Podstawowymi elementami instalacji grzewczej są:
- kocioł na biomasę MetalERG EKOPAL RM-40 o mocy 180 kW,
- zbiornik buforowy o pojemności 4 m3,
- wymiennik ciepła SWEP,
- aparat grzewczo-wentylacyjny Juwent.

Ponadto instalacja zawiera:
- stację uzdatniania wody,
- zbiornik wyrównawczy,
- pompy obiegowe,
- czujniki temperatury i ciśnienia,
- zawory odcinające itp.

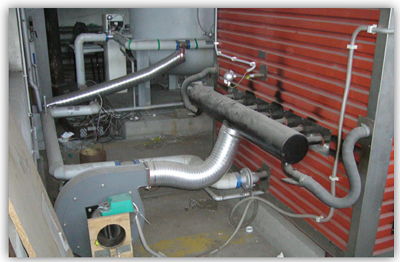

Kocioł MetalERG EKOPAL RM 40

Kocioł MetalERG EKOPAL wyposażony jest w wentylator wysokoprężny z automatycznie regulowaną przepustnicą. Posiada także mikroprocesorowy układ sterowniczy, który prowadzi proces spalania według zadanych parametrów (temperatury spalin lub wody w zbiorniku). Wszystkie kotły typu EKOPAL wyposażone są w tzw. „przeciwprądowy system spalania słomy”. Układ ten zapewnia prawidłowy proces zgazowania słomy, a w następstwie niską zawartość tlenku węgla w spalaniach. Kotły te posiadają dwie komory; w pierwszej - komora paliwa - następuje zgazowanie słomy, w drugiej właściwej komorze spalania zachodzi dopalanie gazów. Obie komory spalania wyłożone są szamotem.

Przekrój oraz schemat i zasadę działania kotła EKOPAL RM 40 prezentują poniższe rysunki.

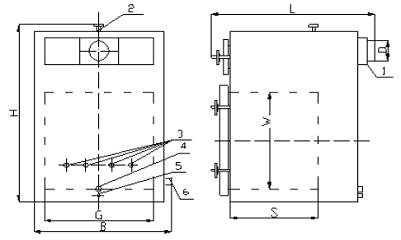

1 - króciec wyjścia spalin do komina, 2 - króciec wyjścia wody do zbiornika, 3 - kolektory powietrzne,
4 - króciec powrotu wody do zbiornika, 5 - krócieć spustowy, 6 - otwór zapalający

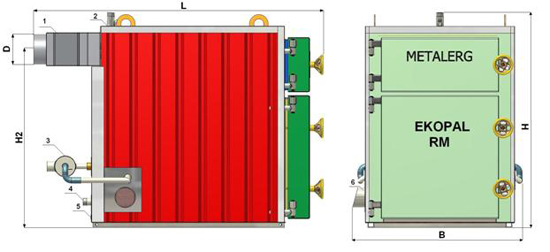

1 - czopuch spalinowy, 2 - króciec wyjścia wody do zbiornika, 3 - kolektor powietrzny,
4 - króciec powrotu wody do zbiornika, 5 - krócieć spustowy, 6 - otwór zapalający

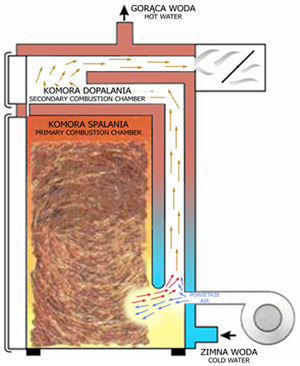

Zasada działania kotła EKOPAL RM-40



Dane techniczne kotła EKOPAL RM-40



W zależności od mocy, kotły EKOPAL mogą być ładowane w sposób ręczny lub przy pomocy podajnika automatycznego. Model RM 40 jest przystosowany do ręcznego załadunku prostopadłościennych balotów słomy o wymiarach 80x40x40 cm oraz do ładowania sprzętem mechanicznym okrągłych balotów o średnicy fi 125 i wysokości 140 cm. Rozpalenie wsadu odbywa się po załadunku, przez specjalny otwór zapalający.

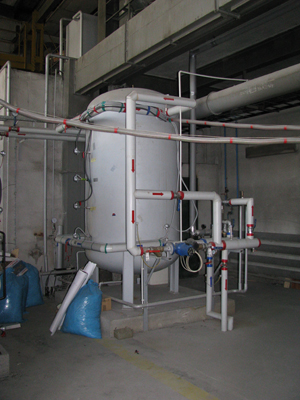

Zbiornik buforowy

Pojemność cieplna akumulatora zależna jest od wielkości mocy kotła. Dla kotła EKOPAL RM 40, zgodnie z danymi katalogowymi pojemność ta powinna wynosić 10 000 dm3, jednak w opisywanej instalacji jest ona równa 4000 dm3. Różnica ta wynika z faktu, że kocioł EKOPAL RM 40 nie jest stosowany do celów grzewczych. Służy on do dydaktycznego i badawczego wykorzystania na Wydziale Energetyki i Paliw. Na poniższym rysunku przedstawiony jest widok zbiornika akumulacyjnego.
